Возможность реализации комбинационной схемы автомата с использованием только двухвходовых элементов конъюнкции и многовходовых элементов дизъюнкции кажется весьма заманчивой. Однако применение только схем конъюнкции с двумя входами приводит к существенному увеличению числа таких схем, требуемого для построения дешифраторов. В общем случае для реализации n-местной конъюнкции необходимо построить цепочку из n - 1 двухвходовой схемы. Для того, чтобы уменьшить сложность дешифраторов и избавиться от многоярусных схем, реализующих многоместные конъюнкции, используют избыточное кодирование с применением специальных кодов, содержащих в каждом наборе одинаковое число единиц. Пример использования кодов с двумя единицами приведен в табл. 12.
Применение кодов с двумя единицами позволяет построить дешифратор
на двухвходовых схемах конъюнкций. В тех случаях, когда в распоряжении
проектировщика имеются схемы конъюнкций с k входами, можно использовать
для кодирования двоичные наборы с k единицами. В общем случае число различных
двоичных наборов, содержащих k единиц, определяется числом сочетаний из
h элементов по k. Если автомат имеет l состояний, то требуемое число элементов
памяти при использовании кодов с k единицами можно определить из неравенства
Chk і l. Состояние
автомата при таком кодировании распознается по k единицам. Это достигается
за счет большого числа неиспользуемых наборов. Доказательство этого факта
может быть выполнено тем же способом, что и для “один из l”.
Другой способ уменьшения сложности дешифраторов
при реализации схем на элементах с k > 2 входами заключается в том, что
в схему включают не один, а несколько дешифраторов, каждый из которых преобразует

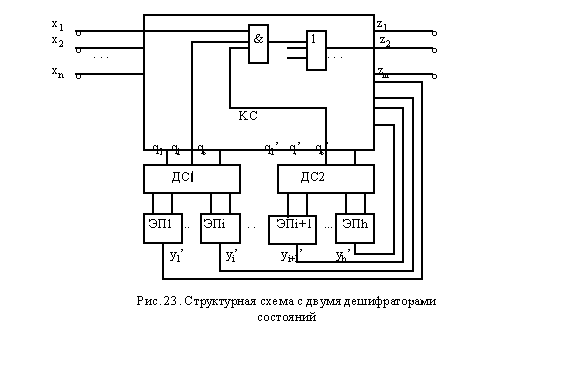

группу переменных. Пример структурной схемы автомата с двумя дешифраторами
состояний ДС1 и ДС2 приведен на рис. 23. Каждое состояние а такой схеме
определяется двумя выходами разных дешифраторов. Уменьшение сложности схемы
достигается за счет использования дешифраторов для меньшего числа переменных.
В заключении заметим, что схемы с дешифраторами
на практике оказываются достаточно громоздкими. Применение таких схем целесообразно
при реализации функций возбуждения и функций выходов, не поддающихся минимизации
с использованием дешифраторов, выполненных в виде отдельных модулей.
