9.1.8 Структурные схемы с дешифратором.

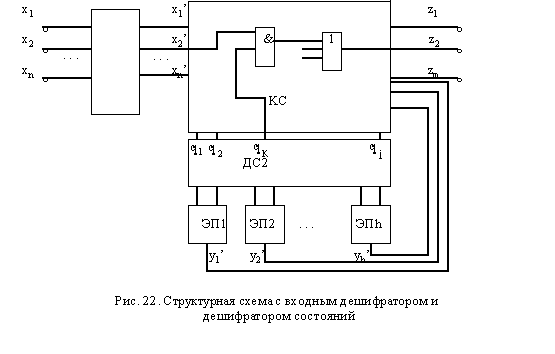

      На рис. 22 приведена структурная схема автомата с двумя дешифраторами. Дешифратор ДС1 служит в схеме для преобразования входных сигналов, а дешифратор ДС2 - для преобразования кодов состояний.



      Число выходов каждого дешифратора определяется числом различных наборов значений его входных переменных. Каждых входной набор возбуждает единственный сигнал, соответствующий единице, на выходе дешифратора. Таким образом, в каждый момент времени на одном из выходов дешифратора имеется сигнал, соответствующий единице, а на остальных выходах - сигналы, соответствующие нулю. Это обстоятельство позволяет нам считать схемы с дешифратором состояний разновидностью схем с кодированием “один из l” и использовать свойства таких кодов и способы построения функций возбуждения и выходов, описанные в предыдущем параграфе, для рассмотрения схем.
      Включение дешифратора входных сигналов в схему позволяет применить для описания переходов двухместные конъюнкции. При этом функции возбуждения и функции выходов могут быть представлены в виде:

yi' = Ъ gkxs';
zj = Ъ gpxq'.
      Принцип реализации таких функций показан на рис. 22 в поле комбинационной схемы.
