Приведем пример, поясняющий построение функций возбуждения.
Пример 5. Построить функции возбуждения для автомата, заданного табл. 5, используя триггер D

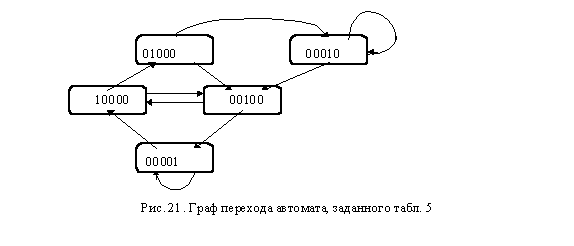

и кодирование состояний, приведенное в табл. 11. Диаграмма переходов этого автомата изображена
на рис. 21. Выписывая для каждого состояния все переходы, определяемые входящими в него дугами,
получаем функции возбуждения:
В заключении отметим, что применение описанного способа кодирования является целесообразным при
использовании систем элементов, в которых стоимость элемента памяти незначительно отличается
от стоимости логического элемента. Примером такой системы является двухтактная система элементов
“ИЛИ” и “ЗАПРЕТ” на основе феррит - транзисторной ячейки.
