9.1.9 Структурная схема с удвоенным числом элементов памяти.

      В структурной схеме автомата, выполненного на элементах импульсного типа (рис. 4), линии задержки используются для сохранения схемы, относящегося к моменту прихода входного сигнала, на время действия синхронизирующего сигнала. Такая задержка изменения состояния гарантирует отсутствие состязаний в схеме , которые могли бы возникнуть во время действия синхронизирующего сигнала.
      Применение линий задержки в схемах в настоящее время ограничивается трудностями их изготовления в виде микроэлектронных интегральных схем. Последнее обстоятельство привело к тому, что на практике начали заменять линии задержки элементами памяти, которые в потенциальных системах элементов, обычно строятся на основе логических элементов и не нарушают технологической целостности схемы.

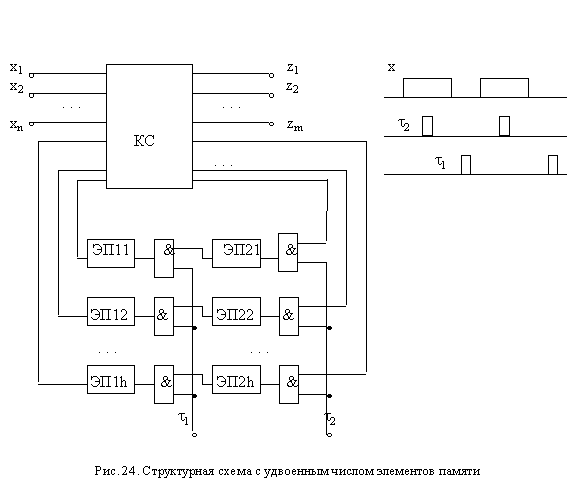

      Структурная схема автомата с двумя ярусами элементов памяти изображена на рис. 24. Первый ярус элементов памяти используется в схеме для хранения кода состояния, относящегося к моменту прихода входного сигнала. Выходные сигналы элементов памяти этого яруса подаются на вход комбинационной схемы. Второй ярус элементов памяти предназначен для хранения кода состояния, в которое переходит автомат в рассматриваемом такте. Этот код должен передаваться в элементы памяти первого яруса либо в момент изменения входного сигнала, либо в момент его отсутствия.


      В схеме используется два синхронизирующих сигнала t1 и t2. Сигнал t2 должен быть несколько сдвинут во времени относительно момента подачи входного сигнала. Такой сдвиг позволяет исключить влияние на элементы памяти переходных процессов, обусловленных риском в комбинационной части схемы. Сигнал t2 подается на элементы конъюнкции и разрешает прохождение сигналов, соответствующих значениям функций возбуждения, на входы элементов памяти второго яруса. Сигнал t1 осуществляет передачу кода состояния из элементов памяти второго яруса в элементы памяти первого яруса. Этот сигнал должен подаваться в схеме обязательно после окончания действия сигнала t2 и входного сигнала.
      Необходимо отметить, что приведенная структурная схема широко используется на практике при построении как типовых блоков цифровых вычислительных устройств: счетчиков, регистров, делителей и т. п., так и управляющих схем.
