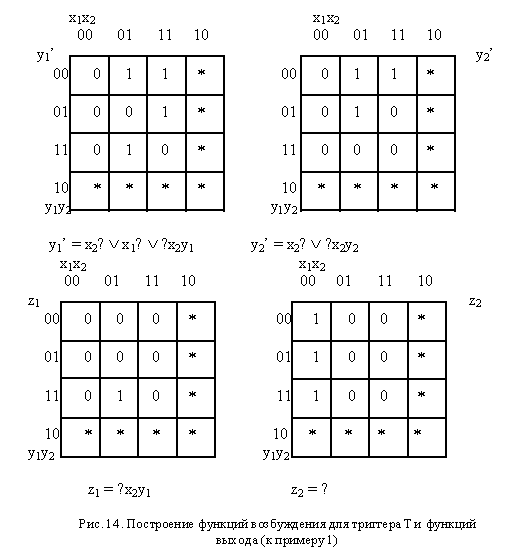

      4. Пользуясь матрицей переходов триггера Т, построим по кодированной таблице переходов таблицы функций возбуждения y1' и y2'. Эти таблицы в виде диаграмм Вейча изображены на рис. 14.


      5. По табл. 1 и 3 построим кодированную таблицу выходов. Эта таблица в виде диаграммы Вейча приведена на рис. 13. Разобьем кодированную таблицу выходов на две таблицы для функций z1 и z2. Эти таблицы в виде диаграмм приведены на рис. 14.
