9.1.5 Примеры структурного синтеза.

9.1.5.1 Пример 1

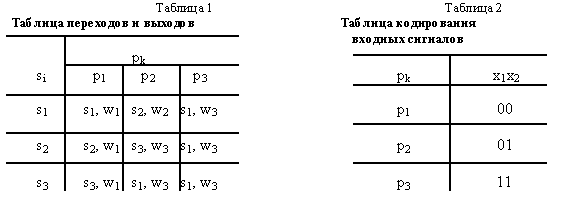

      Построить схему автомата, заданного табл. 1, используя импульсные элементы “И”, “ИЛИ” с двумя входами, элемент “НЕ” и триггер типа Т с потенциальным выходным сигналом.

      1. Воспользуемся структурной схемой автомата, изображенной на рис. 4, поскольку задана импульсная система логических элементов.

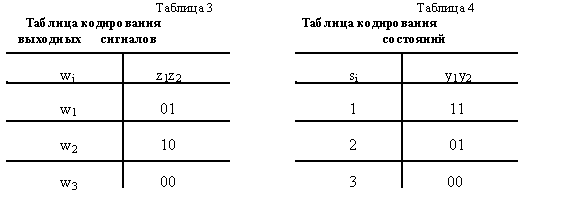

      2. Выполним кодирование входных и выходных сигналов автомата. Результаты кодирования приведены в табл. 2 и 3.
      3. Закодируем состояния автомата, используя два элемента памяти - две внутренних переменных у₁, у₂. Выбранный вариант кодирования приведен в табл. 4. Построим кодированную таблицу переходов в форме диаграммы Вейча. Эта таблица приведена на рис. 13.
