Синхронизирующие импульсы, подаваемые
на вход счетчика, вызывают последовательное изменение его состояний. Выходные
сигналы счетчика, определяющие его состояния, подаются на вход дешифратора.
Код каждого состояния дешифратор преобразует в единичный сигнал на единственном
выходе. Таким образом, последовательность состояний счетчика преобразуется
в последовательность сигналов на выходах дешифратора a1
, a2 , ...,
an
,a1 ', a2
', ..., an '.
Эти сигналы осуществляют последовательную
запись букв входного слова в соответствующие элементы памяти и считывание
букв выходного слова.
Заметим, что используемый способ построения
распределителя не является единственно возможным. Например, в качестве
распределителя может быть применен регистр со сдвигом, в котором записана
одна единица.

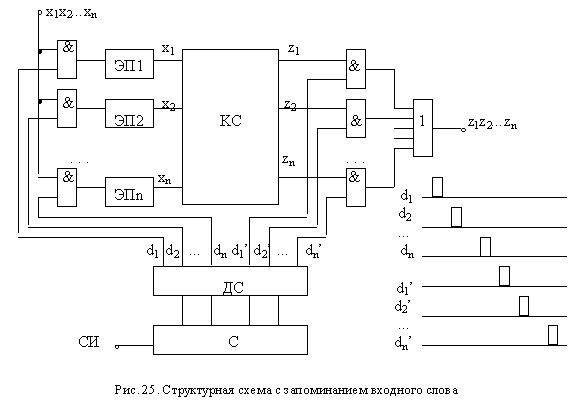

Приведенная на рис. 25 схема предназначена
для переработки слов двоичного алфавита. Если же для представления каждой
буквы входного алфавита используется k двоичных символов, то в рассматриваемой
схеме потребуется использовать k элементов памяти для хранения каждой буквы
входного слова.
В заключении отметим, что применение
описанной схемы существенно упрощает процедуру синтеза, которая в этом
случае сводится к реализации комбинационной схемы для системы переключательных
функций.
