9.1.10.2 Структурная схема на основе счетчика.

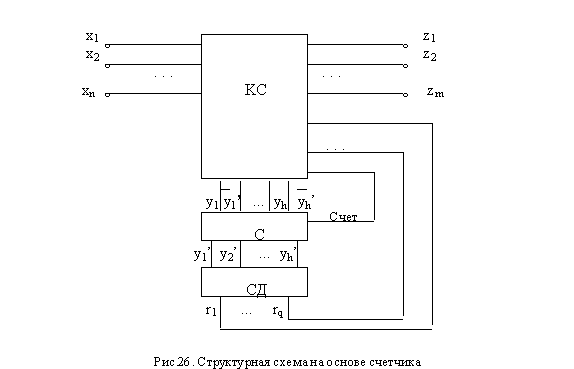

      Структурная схема автомата, память которого выполнена в виде двоичного счетчика и шифратора, изображена на рис. 26.

Счетчик, используемый в схеме, должен иметь один счетный вход и несколько установочных входов, на которые подаются сигналы y₁', y₂', ..., y_h' . Сигнал, подаваемый на счетный вход, изменяет состояние счетчика таким образом, что двоичное число, соответствующее новому состоянию, получается всегда путем увеличения на единицу двоичного числа, соответствующего старому состоянию. Установочные входы позволяют заносить в счетчик произвольный код. Сигналы на установочные входы подаются с выходов шифратора. Обычно на входе шифратора либо все сигналы равны нулю, либо имеется только один сигнал, отличный от нуля. Каждый такой сигнал преобразуется шифратором в совокупность выходных сигналов y₁', y₂', ..., y_h' , определяющих новое состояние счетчика. Практически схема шифратора в большинстве случаев представляет собой совокупность схем “ИЛИ”, с выходов которых снимаются сигналы y₁', y₂', ..., y_h' . Каждый входной сигнал шифратора r_j подается на входы всех тех схем “ИЛИ”, на выходе которых должен быть получен сигнал, равный единице. Для того чтобы осуществить задержку перехода в новое состояние, в приведенной схеме либо используют счетчик с удвоенным числом элементов памяти, либо включают в схему дополнительный регистр, в котором сохраняется старое состояние.
