Характеристики триггера

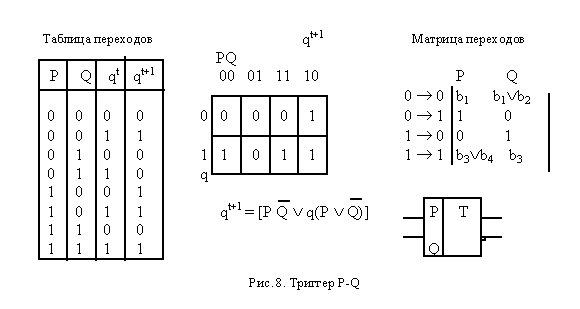

P-Q изображены на рис. 8. Вход Р этого триггера служит для установки в
состояние “1”, а вход Q - в состояние “0”. Одновременная подача единичных
сигналов на входы триггера разрешена. При этом триггер не изменяет своего
состояния. В матрице переходов триггера имеется четыре неопределенных коэффициента.
Однако в отличие от триггера J-K эти коэффициенты являются связанными.
Например, если выбрать b1 = 1, то независимо от коэффициента
b2 сигнал на входе Q также должен быть равеным 1. Если же b1
= 0, то сигнал на входе Q определяется коэффициентом b2, который,
в свою очередь, означает, что значение сигнала на входе Q в рассматриваемой
ситуации безразлично.
