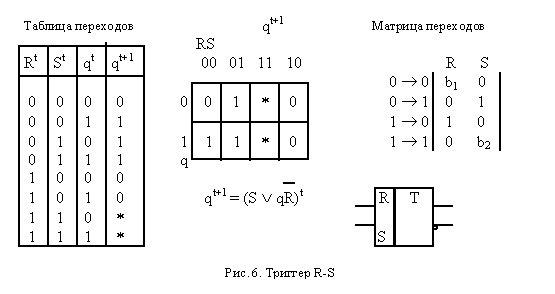

      На рис. 6, 7, 8 приведены обозначения и основные характеристики триггеров с двумя входами. Триггер с раздельными входами R-S изображен на рис. 6. Вход S этого триггера служит для установки в состояние “1”, а вход R - в состояние “0”. Одновременная подача сигналов на оба входа триггера запрещена, поэтому две нижние строки в таблице переходов отмечены звездочками. При работе триггера всегда должно выполняться равенство RS =0.


      Если элементами матрицы переходов триггеров D и T являются двоичные числа, то в матрице переходов триггера R-S имеются, кроме двоичных, буквенные коэффициенты. Они называются неопределенными коэффициентами и указывают, что значение сигнала на рассматриваемом входе безразлично. Например, если на вход S подается нулевой сигнал и триггер находится в состоянии “0”, то независимо от того, какой сигнал будет подан на вход установки нуля R, триггер не изменит своего состояния. Эта ситуация отражается в матрице переходов с помощью коэффициента b1.
