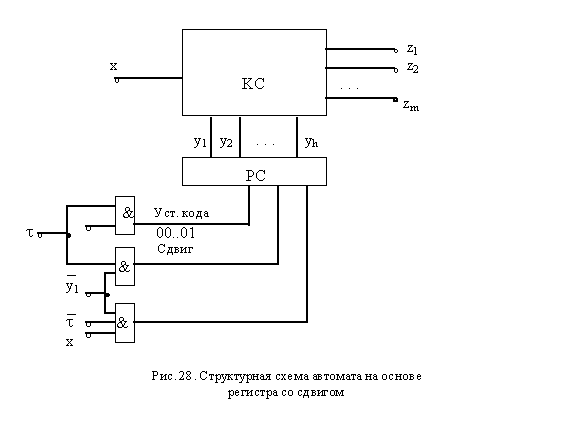

Структурная схема, реализующая рассматриваемый
способ кодирования, изображена на рис. 28.
Сигнал t используется в схеме для установки
кода начального состояния и выполнения операции сдвига. Окончание этого
сигнала должно совпадать с моментом начала изменения входного сигнала х.
Переменная y1 = 1 показывает, что автомат
находится в одном из состояний последнего яруса. В этом случае в схеме
выполняется установка кода начального состояния. Если же y1
= 0, то выполняется сдвиг кода на один разряд влево. При использовании
в схеме регистра с двумя ярусами памяти сигнал щ
t осуществляет формирование сдвинутого кода
во втором ярусе, а сигнал щ
t выполняет передачу результата сдвига в первый,
выходной ярус и запись значения переменной х в младший разряд регистра.
