9.2.6.4. ТРИГГЕР D-V С ЗАДЕРЖКОЙ И СИНХРОНИЗАЦИЕЙ

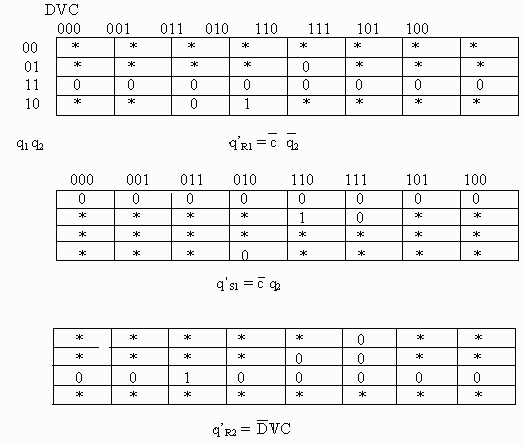

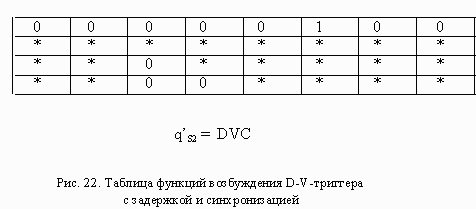

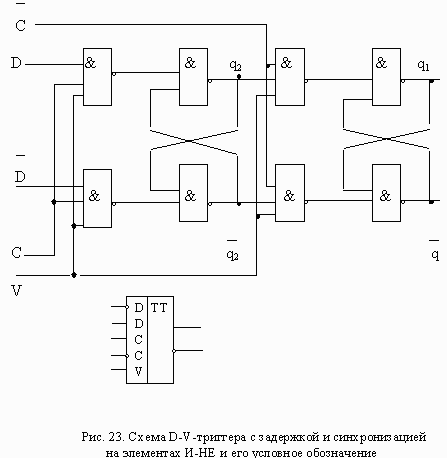

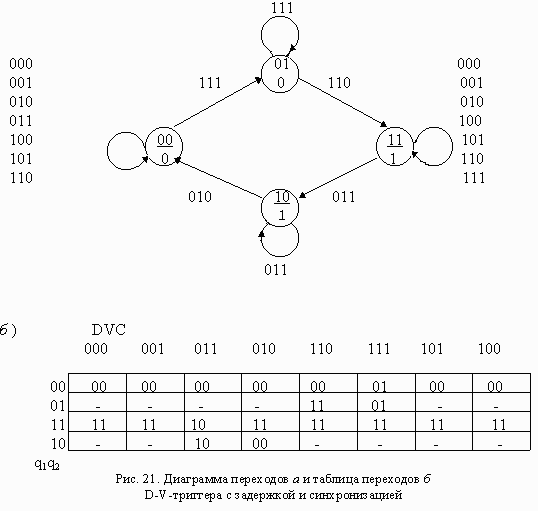

В качестве примера рассмотрим построение D-V-триггера с задержкой и синхронизацией. Диаграмма и таблица переходов такого триггера изображена на рис. 21. Таблицы функций возбуждения приведены на рис. 22, а схема триггера на рис. 23.
