9.2.5.2. АСИНХРОННЫЙ S-ТРИГГЕР

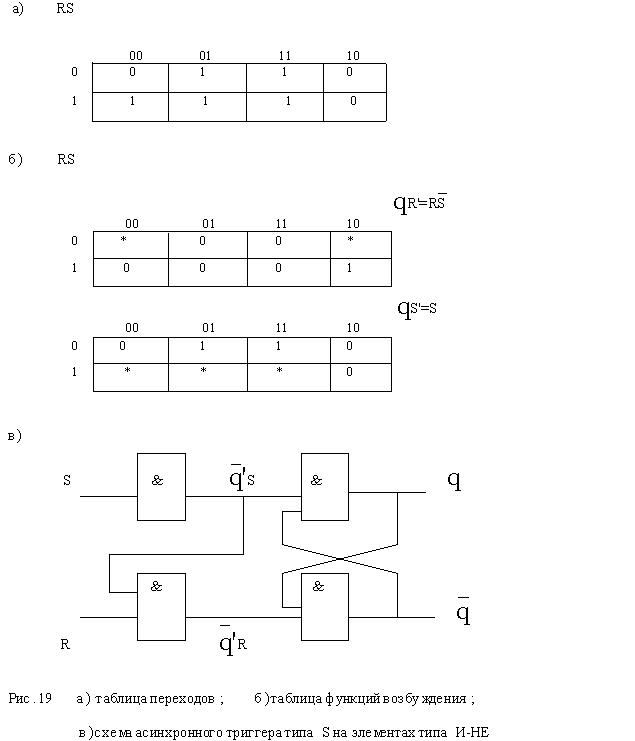

Основные типы асинхронных триггеров строятся, как правило, на основе триггера типа R-S. Метод их построения рассмотрим на примере S-триггера. Обозначим буквами S и R входы создаваемого S-триггера, а функции возбуждения R-S-триггера, используемого в качестве элемента памяти, обозначим символами q’_R и q’_S. Вначале построим таблицу переходов S-триггера, исходя из его реакции на входные сигналы (рис. 11,а ). Затем построим таблицы функций возбуждения q’_R и q’_S триггера R-S, который используется в качестве основного элемента памяти (рис. 11,б ).

Особенностью рассмотренных триггеров является то, что изменение их состояния начинается одновременно с подачей входного сигнала, поэтому реализация асинхронных триггеров типа T и J-K оказывается невозможной.
